Name: CWC Anode Installatioun Hiersteller, Fournisseuren a Fabréck - Made in China - OCTAL Pipe
Brand: OCTAL
SKU: 295502967

Zweck: Laang-Korrosiounskontrolle fir Offshore, Subsea, Sumpf a begruewe Pipelines
Standards: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Anoden Typen: Opfer (Zn, Al, Mg Legierungen), ICCP (MMO, Grafit, Silizium-Eisen)
Installatiounsmethoden: Schweißt oder direkt op Päif gebonnen, Embedded a Concrete Weight Coating (CWC), Clamp oder Suedel montéiert, Ënnerwaasser Installatioun duerch Taucher / ROVs, Powered ICCP Staang Systemer mat Gläichretter
Technesch Virdeeler: Service Liewen: 20-40 Joer, Optimiséiert Stroumverdeelung, eenheetlech CP Ofdeckung, Sécher fir geféierlech / Offshore Ëmfeld, Bewisen Leeschtung an U-Boot- a Sumpfleitungen
Uwendungen: Offshore Pipelines, Risers, J-Tubes, Floss Kräizungen, begruewe Pipelines

Enquête kontaktéieren

Produkt Aféierung

CWC Anode Installatioun Bedeitung

Anode Installatiounass d'Aarbecht fir Afferanoden un eng Pipeline ze befestigen -duerch Schweißen, Klemmen/Strappen, oder se an d'CWC Schicht abebauen-sou datt d'Anoden als éischt korrodéieren an d'Stolleitung als Deel vum kathodesche Schutz (CP) System geschützt bleift. Fir CWC Beschichtete Päif enthält et och KontrollAnodepositioun, Befestigungsmethod a Kabelschutzsou bleiwen d'Anode elektresch effektiv ouni beschiedegt ze ginn beim Ëmgank, Laien oder Feldschweißen.
Zwee Haaptsystemer ginn applizéiert:

Opferanode (Zn, Al, Mg):Einfach, Ënnerhalt-fräi, ideal fir flaach Waasser a Buedem.
Impresséiert aktuell Anoden (MMO, Si-Eisen):Ugedriwwe vun Gläichretter, justierbar, gëeegent fir déifwaasser a laang{0}}Distanzleitungen.

Octal Pipe designt an installéiert Anodesystemer strikt no DNVGL-RP-F103, ISO 15589-2, an NACE Standards, bitt optimiséiert Ofstand, Bindung an Installatiounsmethoden (geschweißt, ageklemmt oder CWC embedded).

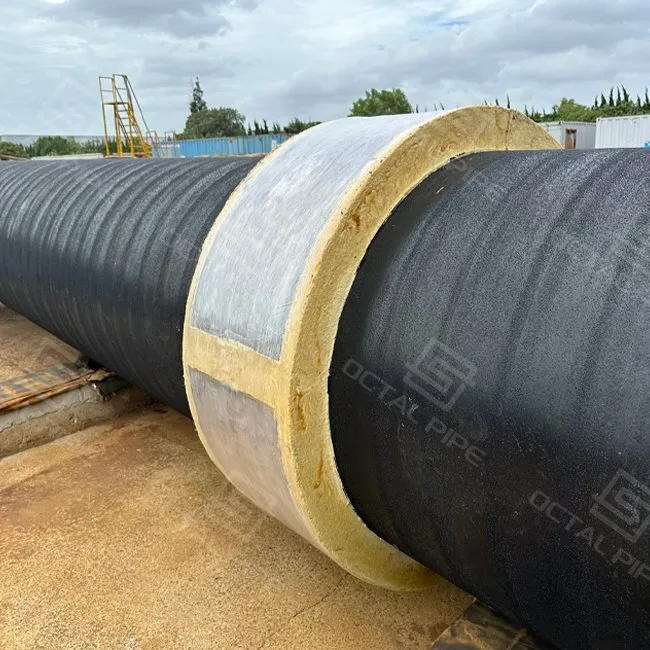

anodes embedded in CWC concrete weight coated pipeline installation detail ICCP impressed current cathodic protection anode system installation on pipeline

Anode Installatioun Standarden & Anode Typ Auswiel (CP Compliance)

Anode Installatioun Element	Wat et deckt	Typesch Wiel / Notiz	Referenz Standarden & Guiden
Anode Installatioun Konformitéit	CP System Design Basis fir ënnerierdesch / ënnerierdesch Pipelines; Akzeptanz Kader fir Installatioun an Inbetriebnahme	Benotzt fir d'Anode Layout, d'Befestigungsmethod, an d'Ëmsetzungsdokumenter fir Offshore / Subsea / begruewe Linnen auszegläichen	DNVGL-RP-F103(U-Boot CP duerch galvanesch Anoden);DNV-RP-B401(Subsea CP Praxis);ISO 15589-2(CP fir Pëtrol & Äerdgas Pipeline Systemer);NACE SP0169 / SP0177(extern Korrosiounskontroll fir ënnerierdesch / ënnerierdesch Päifen)
Anode Installatioun Typ: Opfer (galvanesch)	Keng extern Kraaft; Anodematerial korrodéiert fir d'Päif ze schützen	Zénk / Al / MagnesiumLegierungen; üblech fir flaach Waasser, Sumpf, a Buedembedingunge wou einfachen, verdeelt Schutz léiwer ass	Typesch applizéiert ënner der CP Design Basis uewendriwwer (Projet Spezifizéierung wielt Material an Abstand)
Anode Installatioun Typ: ICCP	Powered CP mat justierbaren Ausgang iwwer Gläichretter	MMO / Graphit / Silicon-EisenAnoden; dacks fir déifwaasser oder laang Distanzleitungen benotzt, wou déi aktuell Nofro a Kontroll méi héich sinn	Typesch applizéiert ënner der CP Design Basis uewendriwwer (Projet Spezifizéierung definéiert Kraaft / Kontroll an Iwwerwaachungsfuerderunge)

cWC Pipe Installatiounsmethoden

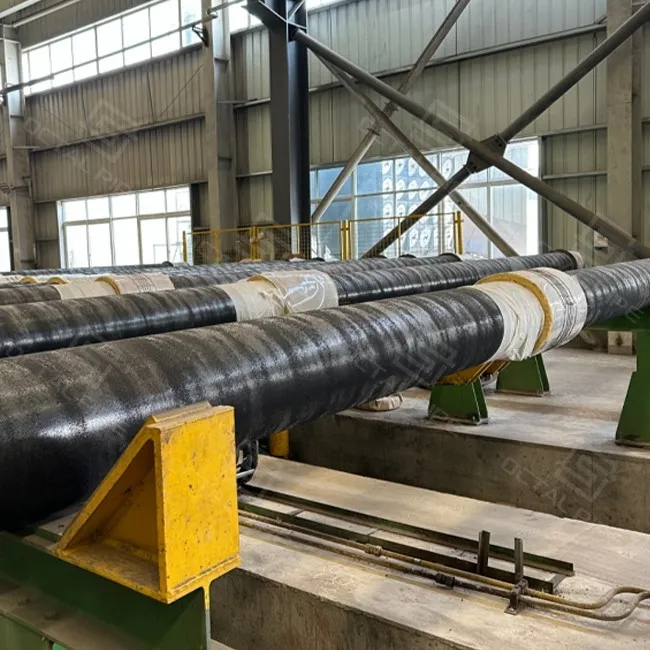

Anode Installation octal

Laut DNVGL-RP-F103 ass eng korrekt Installatioun vun Anoden kritesch fir eng eenheetlech aktuell Verdeelung a laangfristeg Effektivitéit ze garantéieren. Octal Pipe bitt verschidde Installatiounsléisungen jee no Pipeline Design an Ëmfeld:

1. Geschweest Befestigung (Pads / Braceleten)

Location Kontroll:Anoden sinn positionéiert fir Feldgelenker, Ënnerstëtzer a Gebidder ze vermeiden, déi mat Stingers, Roller oder Spannungskontakt kollidéieren.

Weld + Beschichtung Reparatur Disziplin:Weld Beräicher ginn definéiert, dann ass d'Beschichtung reparéiert a versiegelt fir "kleng Verbrennung, grouss Korrosiounszelle" ze vermeiden.

Kabel Schutz:Routing ass geséchert a geschützt sou datt et net beim Ëmgank an Ofsenkung klappt.

2. Klemm / Band Montage (Anoden Installatioun Kit)

Kit Ëmfang Kloerheet:En typeschen Anode-Installatiounskit enthält Klemm / Suedelkierper, Riemen / Befestigungen, Isolatiounspads, Kontinuitéitskabel a Versiegelungsmaterialien -sou datt den Optraghueler net op der Plaz improviséiert.

Kontakt Qualitéit:Fit Surfaces gi kontrolléiert fir héije -Resistenzkontakt ze vermeiden, dee visuell passéiert, awer spéider elektresch ausfällt.

Anti-Loosen an Transportveraarbechtung:Strapping ass spezifizéiert sou datt et Camion iwwerlieft, hieft, a leet Spannungen ouni Verréckelung.

3. Embedded an CWC (fir geschützt CP op konkret Gewiicht Beschichtete Päif)

Embed Geometrie:Recess / Cover gëtt kontrolléiert sou datt d'Anode geschützt ass géint Impakt a Drag wärend ëmmer nach elektresch effektiv.

Kabelausgänge a Versiegelung:Kabelausgangspunkte si geschützt a versiegelt sou datt se keng Snag Points oder Waasserweeër ginn.

Enn Iwwergäng:D'CWC / Anoden Zone ass koordinéiert mat Schweißschnëtt, sou datt Feldverbindungsbeschichtung propper ausgefouert ka ginn (wann uginn).

Ënnerwaasser Installatioun:

Fir U-Boot-Pipelines ginn Anoden Offshore vun Taucher oder Fernbetrieb Gefierer (ROVs) installéiert.

Spezialiséiert Klameren a Schweißsystemer gi benotzt fir sécher a präzis Placement ze garantéieren.

DNVGL-RP-F103 spezifizéiert Abstands- an Uschlossmethoden fir souguer CP-Ofdeckung ze garantéieren.

Powered Anode Rod Installation (ICCP):

Anodestäbchen (MMO, Titan-baséiert) ginn laanscht d'Pipelineroute plazéiert.

Ugeschloss mat Transformator-Grichter onshore oder Topside Plattformen.

Bitt justierbare Stroum, gëeegent fir Déifwaasserleitungen mat héijer CP Nofro.

Anode Installatioun Prozedur

Benotzt dëst alsAnode Installatioun Prozedurbaseline a fest an Ärem ITP wou néideg:

Pre-Aarbechtsbestätegung:Bestätegt Beschichtungssystem, CWC-Opbau-(wann zoutrëfft), Anodenabstandsplang, an "nee-goen" Zonen no Feldverbindungen/Ënnerstëtzer.

Markéieren a passen-op:Mark Plaze pro Zeechnen; z'iwwerpréiwen Clearance fir Ausrüstung an Handhabungspunkten ze leeën.
Unhang:Installéiert duerch geschweißt oder Klemm / Band Method; sécher Kabel Routing a Belaaschtung Relief.
Kontinuitéit Kontroll:Leeschtunge elektresch Kontinuitéit / Resistenz Kontrollen a Rekord Resultaterwann uginn an PO / ITP.
Dichtung & Reparatur:Lokal Beschichtungsschued reparéieren/flécken, Kabelausgänge versiegelen a reparéiert Beräicher nei -checkenwann uginn.
Als-gebaut Dokumentatioun:Update d'Anode IDen / Plazen an Testrecords fir d'Operatioun an d'Zukunft CP Iwwerwachung.

Technesch Virdeeler

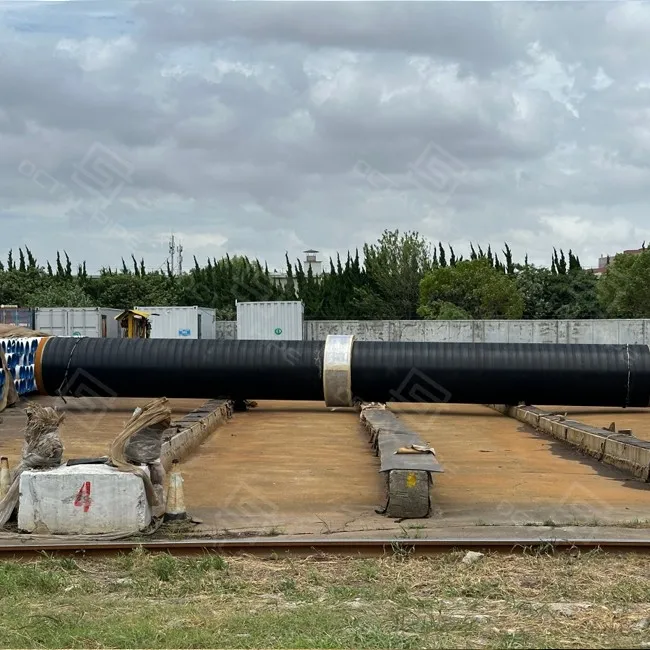

Anode Installation octal pipe

Octal Pipe's Anoden Installatiounsléisungen liwweren robust Korrosiounskontrolle mat multiple technesche Virdeeler:

Verlängert Service Liewen:

DNVGL-RP-F103 Design garantéiert entspriechend Anodengewiicht, Abstand a Kapazitéit, wat 20-40 Joer effektiv kathodesche Schutz erméiglecht.

Optimiséiert Stroumverdeelung:

Engineering Design garantéiert eenheetlech Polariséierung vun der Pipeline Uewerfläch.

Verhënnert lokaliséiert Ënnerschutz oder Iwwerschutz, déi allebéid Beschichtungsléisung verursaache kënnen.

Sécherheet a geféierlechen Ëmfeld:

Opfersystemer erfuerderen keng Kraaft, eliminéiert Funkrisiken an brennbaren Zonen.

ICCP Systemer si mat automatescher Iwwerwaachung an aktueller Kontroll entwéckelt fir sécher Operatioun ze garantéieren.

Integratioun mat Coatings & CWC:

Schafft an Tandem mat FBE, 3LPE, 3LPP, a CWC Beschichtungen, déi souwuel Korrosiouns- a Schweessstabilitéit ubidden.

Assuréiert Beschichtungsintegritéit wärend CP mat Redundanz ergänzt.

Adaptabilitéit:

Sacrificial CP - Einfach, niddereg -Entretien, ideal fir flaach/ënnerdaach Ëmfeld.

ICCP - Upassbar, gëeegent fir Deepwater a laang-Distanz Exportleitungen.

Bewisen Offshore Leeschtung:

Applizéiert an U-Boot Pipelines, Risers, a J-Réier, treffen DNV Offshore Design Sécherheetsmargen.

Anode Installatioun op CWC Beschichtete Pipe (Opléisung, Schued, a Kabelschutz)

Op aCWC Beschichtete Päifleitung, anodenInstallatiounass net nëmmen iwwer CP Stroumausgang. De praktesche Risiko ass datt Anoden a Kabele ginnSnag / Impakt Punktenwährend Pull-in, Hafflift, Rollerkontakt a Layoperatioune-da bezilt de Projet fir Reparaturen a Nei-Kontrollen. Dës Sektioun konzentréiert sech op d'Anodeinstallatioun op Päif op eng Manéier déi elektresch effektiv a konstruéierbar bleift duerch CWC-Handhabung a Feldschweißen.

Feldproblem op CWC Linnen gesinn	Anode Installatioun Kontroll benotzt op CWC Beschichtete Päif	Wat de Keefer ka froen / Dateien (wann uginn)
Anodekierper trefft Rollen/Stänger oder gëtt e Snagpunkt beim Pull-in / Lay	Definéieren "keng-Kontaktzonen" an erfuerderlech Erléisung fir Spanner / Roller; wielt Unhang Wee (Bearbechtung / clamp / embedded) baséiert op Ëmgank Method	Layout Zeechnen mat keng-goen Zonen; Uschloss Method Ausso; als-gebaute Anode Standuert Lëscht
Kabelschued duerch Schleppen, Ophiewe vu Schlaangen oder Päif-op-Päifkontakt beim Stacking	Kabelrouting mat Spannungsrelief, geschützte Lafen, a versiegelt Ausgänge; evitéieren ausgesat loose Loops	Kabelrouting Detail + Dichtungsmethod; visuell Checklëscht; Reparatur/Wieder-Testprotokoll (wann iwwerhaapt)
Betonkant Splitter ronderëm d'Befestigungsgebitt nom Transport	Kontroll Kontakt Fläch, vermeiden Luede Anoden Sëtzer op fragil Kanten; uginn Ëmgank Punkten / stacking Regelen sou anode Zonen net Impakt huelen	Ëmgank / Verpakung Notize; Haff Fotoen op Ufro; Schued Akzeptanz Critèren wann an PO / ITP uginn
Beschichtungsschued op verschweißte Pads / Klemmkontaktpunkte kreéiert lokal Korrosiounszellen	Definéieren Uewerfläch Virbereedung a Beschichtung Reparatur Schrëtt ronderëm Uschloss Beräicher; reparéiert Beräicher z'iwwerpréiwen (wann néideg)	Beschichtung Reparatur Rekord; Vakanzentest/re-Rekord iwwerpréiwen (wann uginn)
Elektresch Diskontinuitéit spéit entdeckt (no Lay oder virum Aféierung)	Verlaangt Kontinuitéit / Resistenz Kontrollen op vereinfacht Stadien an erfaassen Resultater	Kontinuitéit / Resistenz Test Rekord: Method + Akzeptanz Basis + Resultater (wann uginn)

Anode Abstand & Layout Regelen (Vermeiden Feld Joint Konflikter)

Stäerkste Anode Installatioun rework geschitt well Ofstand Regele goufen als "X Meter typesch" geschriwwe ouni betruechtTerrain Gelenker, CWC cutbacks, a leeën Equipement Kontakt. D'Regelen hei drënner hëllefen de Layout opbaubar op CWC Beschichtete Päif ze halen, wärend d'CP Design Absicht behalen.

Layout Regel	Firwat ass et wichteg op CWC Beschichtete Päif	Wéi steet et op der PO / Zeechnungen
Halt d'Anoden aus Feldverbindungsbeschichtungszonen	Feld Gelenker brauchen propper Zougang fir Schweess, NDT, an Terrain gemeinsame Beschichtung; Anoden an der Géigend kreéieren Clearance a Beschichtungskonflikt	Keng Anoden bannent - mm/m vum Feldverbindungs-/Girth-Schweißzonen (Distanz pro Projet Design)
Halt d'Anoden ewech vu konkreten-fräi Enden / Enniwwergäng	CWC Enn sinn déi héchste Ëmgank an Reparatur Zone; schlecht Plazéierung erhéicht d'Spellung a verlangsamt de Fit-up	Keng Anodebefestigung am CWC Iwwergang a Beton -fräi Ennlängt (Staatsschnëttlängt pro Spezifizéierung)
Definéiert Roller-/Spannkontaktzonen als "nee-goen"	Roller / Stingers kënne Kabelen zerbriechen oder Anodenkierper schloen wärend der Pull-in/Lay	Keng Anoden an Ausrüstungskontaktbänner (identifizéiert duerch Laymethod)
Vermeiden Ënnerstëtzer, Béien, an héich-Stressbehandlungspunkten	Klameren, Schlaangen an Ënnerstëtzer landen dacks bei Béien / Ënnerstëtzungspunkten; Anoden do kréien éischt getraff	Keng Anodeinstallatioun bei Stützen / Béien / Handhabungspunkten (pro Zeechnung)
Behandelt Abstand als "Design Absicht + Konstruktiounskontroll"	CP Abstand muss Design zefridden, mee Finale Placement muss Bau iwwerlieft	Abstand pro CP Design; Finale Layout fir iwwerpréift géint Feldgemeinschaftskaart an Handhabungsplang virum Beschichtung / Versand

Kontakt elo

FAQ

Q 1 - Wéi verhënnert Dir elektresch Problemer wann Anoden op konkret Gewiicht Beschichtete Päifen installéiert sinn?

A: Firkonkret Gewiicht Beschichtete Päifen, den Installatiounsplang soll Bestëmmungen enthalen fir ze verhënnerenelektresche Kontakt tëscht Anoden a Betonverstäerkung, an dëst soll am IPS / ITP adresséiert ginn. (DNV Leedung referenzéiert dëse Besoin fir konkret Beschichtete Päifen a verbënnt et un d'Prozedur / Inspektiounsplanung.)

Q 2 - Wat soll eng Anoden Installatiounsprozedur enthalen?

A: richtegAnode Installatioun Prozedurgëtt normalerweis als IPS/ITP -prett Aarbechtssequenz geschriwwen, déi Empfang/Handhabung/Lagerung vun Anoden, detailléiert Installatiounszeechnungen (mat Toleranzen), Inspektioun/Test vun der Befestigung, an Dokumentatioun vun Opzeechnungen. Dës "Prozedur Spezifizéierung" Approche gëtt explizit an DNV Leedung fir U-Boot Pipelines genannt.

Q 3 - Wéi eng Dokumenter solle mat der Anodeinstallatioun kommen (fir Empfang an Ëmsaz)?

Wann et am PO / ITP spezifizéiert gëtt, enthalen typesch Ëmsazartikelen:als-gebaute Anoden Location Lëscht/IDen, Installatioun / Befestigung Inspektioun Checklëscht, an all néidegKontinuitéit / Resistenz Test Rekordplus Beschichtungsreparatur/Re-Test Logbicher wann Reparaturen duerchgefouert goufen. Standards Leedung betount d'Behalen vun Installatiounszeechnungen, Inspektioun / Testen, a Rekorder als Deel vum dokumentéierte Package.
