Flange
Äre beruffleche Flange Supplier
Octal Pipe ass e professionnellen an integréierten Zouliwwerer vun Uelegfeldprodukter an industrielle Stolléisungen baséiert a China. Mat extensiv Erfarung an der Versuergung, Verdeelung a Fabrikatioun, spezialiséiert mir eis fir eng breet Palette vu Stolmaterialien fir d'Ueleg & Gas, d'Energie an d'Industrie Secteuren ze bidden.
Firwat eis wielen
Superior Qualitéitssécherung
Eis Stahlleitungen ënnerleien rigoréis Tester a hale sech un international Standarden, fir oniwwertraff Haltbarkeet, Korrosiounsbeständegkeet a Leeschtung an extremen Konditiounen ze garantéieren.
Certificaten
All Produkt gëtt ënnerstëtzt vu voller Material Tracabilitéit, Millen Zertifikater, a Konformitéit mat internationale Standarde wéi API, ASTM, ASME, EN, an ISO.
Kompetitiv Präisser
Mir liwweren Premium-Stolleitungen zu vernünfteg Käschten, optimiséieren de Wäert duerch effizient Fabrikatioun a Versuergungskettenmanagement ouni Kompromëss op Qualitéit.
Schnell & zouverlässeg Liwwerung
Mat effizient Mierfrachtlogistik an e globalt Netzwierk suerge mir fir fristgerecht Ozeanverschécken vu Stolleitungen, Verspéidungen ze minimiséieren an Är industriell Operatiounen um Zäitplang ze halen.
Weld Neck Flange
| Standarden | ASME B16.5 (½″–24″), ASME B16.47 (26″–60″) |
| Drock Bewäertungen | Klass 150 - 2500 |
| Gréisst Range | NPS ½" - 60" |
| Zorte | Standard, Long Weld Neck, Reduktioun WN, RF, RTJ, Flat Face |
| Materialien | Kuelestol (A105, A350 LF2), Legierungsstahl (F11, F22, F91), Edelstol (304/304L, 316/316L), Duplex/Super Duplex |
Design Standards
1
ASME B16.5 (NPS ½" – 24")
2
ASME B16.47 Serie A & B (NPS 26" – 60")
3
MSS SP-44, API 605 (komplementär Standards)
Materialien
| Carbon Steel | ASTM A105, A350 LF2, A694 F52–F70 |
| Legierung Stol | ASTM A182 F11, F22, F91 |
| STAINLESS Steel Weld Neck Flange | ASTM A182 F304/304L, F316/316L, F321, F347 |
| Duplex & Super Duplex | ASTM A182 F51, F53, F55 |
| Drock Bewäertungen | Klass 150 - 2500 |
Schlëssel Virdeeler vun Weld Neck Flanges
Superior Stress Verdeelung
De konischten Hub bitt den héchste Kraaftniveau, wat et ideal mécht fir schwéier Operatiounsbedingungen.
Erweidert Middegkeet Resistenz
D'Hënneschten -Schweißverbindung bitt excellent Resistenz géint Schwéngungen an Drockschwankungen.
Zouverlässeg Dichtung
Den Design miniméiert Turbulenzen an Erosioun um Hals, garantéiert e Leck-beständeg Dichtung.
Weld Neck Flange Dimensiounen
Verschidde Gréisste vu Class 150 ASME B16.5 Schweesshalsflänzen sinn verfügbar, rangéiert vun 1/2 "bis 24". All Gréisst huet en anere baussenzegen an bannenzegen Duerchmiesser, erhéicht Gesiichtsdicke, a verschidde Bolzenlächer. Déi klengst Gréisst huet en baussenzegen Duerchmiesser vun 3.50 ″ a véier Bolzenlächer, während déi gréisst e baussenzegen Duerchmiesser vun 32.00 ″ an eng erhéicht Gesiichtsdicke vu 5.69 ″ huet.

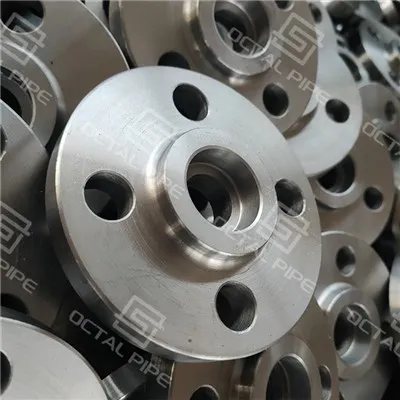

Verschidde Typen vu Socket Weld Flanges (baséiert op Gesiichtstyp)
Socket Weld Flanges sinn a verschiddene Gesiichtstypen verfügbar, jidderee bitt eenzegaarteg Charakteristiken an Uwendungen ofhängeg vun den Ufuerderunge vum System. Hei sinn déi verschidden Zorten:
Raised Face (RF)
Dëst ass déi allgemeng Gesiichtstyp déi a Socket Weld Flanges benotzt gëtt. Den opgehuewe Gesiichtsdesign bitt eng méi grouss Uewerfläch fir d'Dichtung, verbessert seng Dichtungskapazitéit. Et ass ideal fir héich-Drockapplikatiounen, wou e staarkt Dichtung essentiell ass fir Leckage ze vermeiden. Déi opgehuewe Gesiicht ass besonnesch effektiv fir d'Dichtungslaascht gläichméisseg ze verdeelen, fir eng exzellente Stressverdeelung iwwer de Flange ze garantéieren.
Flat Face (FF)
Flaach Gesiicht Socket Weld Flanges gi benotzt wann de mating Flange oder Verbindung och flaach ass. Dëse Gesiichtstyp gëtt typesch a méi nidderegen-Drockapplikatioune benotzt, wou de Risiko vu Béie oder Verrécklung miniméiert ass. Flaach Gesiichtsflänse ginn dacks a Situatiounen agesat, wou d'Flangematerial brécheg oder sensibel ass fir Béispannungen, sou wéi a Gosssystemer.
Ring Typ Joint (RTJ)
RTJ Socket Weld Flanges si fir Héich-Drock an Héich-Temperatur Uwendungen entworf. D'RTJ Gesiicht huet eng Groove déi e Metalldichtungsring opmécht, e Metall-to-Metall Dichtung ubitt deen héich efficace ass fir Leckage ënner extremen Konditiounen ze vermeiden. Dëse Gesiichtstyp gëtt allgemeng an der Ueleg- a Gasindustrie benotzt, wou Zouverlässegkeet an Dichtungsintegritéit wichteg sinn.
Weld Neck Flange Dimensiounen
Den 1/2 ″ NPS Flange huet en äusseren Duerchmiesser vun 3.50 ″ mat véier Boltholes, en banneschten Duerchmiesser vun 0.62 ″, an eng erhéicht Gesiichtsdicke vun 1.88 ″.
Fir 3/4 ″ NPS Flanges ass den banneschten Duerchmiesser 0,82 ″, während de baussenzegen Duerchmiesser 3,88 ″ ass mat enger opgehuewe Gesiichtsdicke vun 2,06 ″ a véier Lächer fir Bolzen.
Den 1 ″ NPS-Schweißhalsflens huet en baussenzegen Duerchmiesser vu 4,25 ″, en banneschten Duerchmiesser vun 1,05 ″, mat enger erhöhter Gesiichtsdicke vun 2,19 ″, an der Standardzuel vu Boltholesis véier.
Den 2 ″ NPS-Schweißhalsflens huet en banneschten Duerchmiesser vun 2.07 ″ an e baussenzegen Duerchmiesser vu 6.00 ″ mat enger opgehuewe Gesiichtsdicke vun 2.50 ″.
De 5 ″ NPS Flange huet en banneschten Duerchmiesser vu 5,05 ″ an en baussenzegen Duerchmiesser vun 10,00 ″, mat dem opgehuewe Gesiicht mat enger Dicke vun 3,50 ″.
De 6 ″ NPS Flange huet en banneschten Duerchmiesser vu 6.065 ″ an e baussenzegen Duerchmiesser vun 11.00 ″ mat enger opgehuewe Gesiichtsdicke vun 3.50 ″.
Fir 10 ″ NPS Flanges ass den bannenzegen Duerchmiesser 10,02 ″ an de baussenzegen Duerchmiesser ass 16 ″, mat dem opgehuewe Gesiicht mat enger Dicke vu 4,00 ″.
Den 20 ″ NPS Flange huet en banneschten Duerchmiesser vun 19,25 ″ an en baussenzegen Duerchmiesser vu 27,50 ″ mat enger erhiefter Gesiichtsdicke vu 5,69 ″.
Schlussendlech huet den 24 ″ NPS Schweißhalsflens en bannenzegen Duerchmiesser vun 23,25 ″ an en baussenzegen Duerchmiesser vun 32,00 ″.
1.Free geschmied oder Modul geschmied
2.Rough Machining Prozess, fir d'Uewerfläch geschmied oxidéiert schwaarz Lieder ze läschen.
3.100% Ultraschall Test ASTMA388
4.Hëtztbehandlung no Ufro, Normaliséiert, Quenched, Temperéiert ....
5.Hardness Test
6.Finishing Prozess op den Dimensiounszoustand erfuerderlech vun der Zeechnung.
7.100% Magnéitescht Test ASTM E709 an 100% Dimensiounstest
8.Painting oder Ueleg schützen TECTYL 506 oder ähnlech
9.Package mat Këschte
