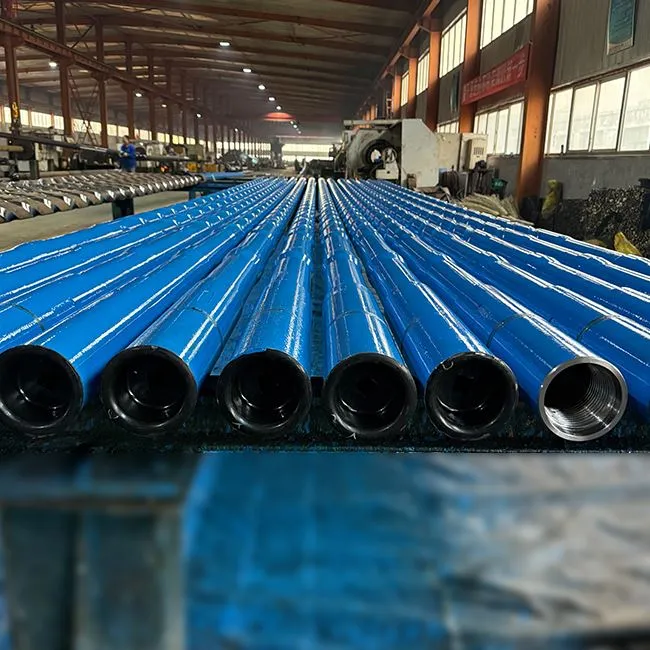

Drill Pipe

Drill Päifass e Stahlbohrschnouer mat opgeregten Enden a geschweißten Toolgelenken, fabrizéiert an iwwerpréift op API Spec 5DP sou datt d'Akzeptanz d'Akzeptanz, d'Spuerbarkeet an d'Zouverlässegkeet an d'Zouverlässegkeet spären kann ier d'Päif de Rig erreecht.

Als Buerleitungshersteller konzentréiert Octal Pipe sech op déi kontrolléierbar Ausfallpunkten-Tool Joint Schweess, Fuedemintegritéit a Sendungs-Niveau records-well déi meescht Rig Verzögerungen un der Verbindung starten, net de Pipe Kierper. Spezifizéierung 7-2 fir Tool Gelenkverbindungen. Dëst garantéiert mechanesch Kraaft, Dimensioun Präzisioun, an interchangeability mat international Bueraarbechten Equipement.

An real Akeef Begrëffer, Bueraarbechten Päif Problemer normalerweis net am Lach ufänken-se fänken matonkloer PSL / Grad Ëmfang, net passend Verbindungen / Tool Gelenker, a fehlend Inspektiounsrecordsdatt d'Entrée Kontrollen lues a lues -Säit Verspéidungen erstellen. Octal Ëmgeréits API 5DP Bueraarbechten Päif als engAkzeptanz-prett Package: kloer RFQ-Inputen (benotzt API RP 7G als Selektiounsreferenz), definéiert Inspektiounsomfang, an en Dokumentpack deen d'Wiederaarbecht an d'Argument méi spéit reduzéiert.

Bohrleitungen sinn d'Aarbechtsstring déi den Uewerflächenrotatiounssystem mat der Bit an der Bottomhole Assemblée (BHA) verbënnt. Bei normaler Bueraarbecht mécht et dräi Funktiounen zur selwechter Zäit. Als éischt iwwerdréit et Rotary Dréimoment an RPM vum Top Drive oder Rotary Dësch duerch d'Tool -Joint Verbindungen fir de Bit ze dréinen. Zweetens, dréit et axial Belaaschtung (Gewiicht-op-bëssen) a béien wéi d'Bunnbunnstrajectoire ännert an d'String kontaktéiert d'Borhole. Drëttens wierkt et als Drockleitung fir Buerflëssegkeet: Schlamm gëtt duerch d'Bohrleitung an d'Bitsdüsen erofgepompelt, da geet den Annulus zréck fir Ausschnëtter ze transportéieren, den Drock ze kontrolléieren, d'Bitz ze killen an d'Lach ze stabiliséieren.

Well d'Ënnerloch-Ëmfeld net stänneg -zoustand ass, ass d'Bohrstreng dauernd op dynamesche Reaktiounen ausgesat, déi an der Figur optrieden: axial Schwéngung a Schock (Bit Boun), lateral Schwéngung an Impakt (Biege a Wandkontakt), an Torsiounsvibratioun. Torsiounsvibration kann sech zu Stick-Rutsch entwéckelen, wou de Bit momentan verlangsamt oder stoppt wärend d'Uewerflächenrotatioun weidergeet, dann plötzlech fräigelooss - a schaaft en héije Spëtzmoment a beschleunegt Middegkeet bei Verbindungen an Iwwergangszonen. Bit Whirl ass eng lateral Onstabilitéit wou d'Bëssen / BHA ëm d'Lachzentrallinn precesséiert; no vir an zréck Whirl beschreiwen verschidde Rotatioun / Kontakt Musteren a kann rapid Cutter zouzedrécken a Verbindung Schued fueren. Dofir ginn d'Auswiel an d'Inspektioun vun der Buerleitung duerch d'Verbindungsintegritéit, d'dimensional Konsistenz, an d'Spuerbarkeet gedriwwen, net nëmmen OD a Wanddicke.

Gebaut vun engem Buerleitungshersteller op API Spec 5DP, sou datt d'Akzeptanz d'Akzeptanz, d'Heizung-op -gemeinsame Tracéierbarkeet gespaart ass, an d'Zouverlässegkeet -opzemaachen ier d'Päif de Rig erreecht.

Drill Pipe Gréissten

API 5DP Drill Pipe Spezifizéierung (Grad, Gréissten, Verbindungen)

• Grad Auswiel: Match E75 / X95 / G105 / S135 zu erwaart Dréimoment, Spannung, an Bueraarbechten Déift Programm.
• Sauer / korrosiv Wells: Staat CO₂/H₂S Tendenz sou datt Schutzoptiounen an Inspektiounsraum ausgeriicht kënne ginn (wann uginn).
• Verbindungsrisikokontrolle: Wielt Tool Gelenktyp a maacht -Praxis fir d'Schëller- a Schëllerschued ze reduzéieren.
• Kloerheet empfänken: Erfuerdert gemeinsame -Niveau Identifikatioun + Verpackungslëscht fir séier Tally an Haff Akzeptanz.

Octal Pipe follegt eng strikt a tracéierbar Fabrikatiounssequenz fir mechanesch Integritéit a Middegkeetsbeständegkeet ze garantéieren:

1. Steelmaking & Tube Rolling

• Nahtlos Legierungsstahlröhre (35CrMo, 40Cr, 4137H, 4145H) mat kontrolléierter Chemie.
• Kontinuéierlech Guss a Piercing garantéieren eenheetlech Kärstruktur.

2. Upsetting

• Pipe Enden ginn erhëtzt a geschmied an Internal Upset (IU), External Upset (EU), oder Intern-External Upset (IEU) Formen.
• Upsetting vergréissert d'Kräiz-Sektiounsfläch fir d'Schweißen vum Toolgelenk, d'Verbindungsstäerkt verbessert.

3. Hëtzt Behandlung

• Quenching & tempering bitt déi erfuerderlech Ausbezuelung / Spannkraaft (zB S135 Méi wéi oder gläich wéi 135.000 psi).
• Kontrolléiert Schmelzzyklen suerge fir eng gläichméisseg Härtheet iwwer déi ganz Päiflängt.

4. Reiwung Schweess

• Präzisioun Reibung -Schweißen verbënnt d'Toolgelenken un den opgeregt Päifkierper.
• Weld Zone mécht eng speziell thermesch Behandlung fir eng nahtlos metallurgesch Bindung z'erreechen.

5. Machining & Threading

• API 7-2 thread (NC, IF, REG, FH) mat CNC Präzisioun geschnidden.
• Phosphatbeschichtung a Kupferbeschichtung applizéiert fir d'Gallung ze reduzéieren.

6. Hardbanding & Surface Protection

• Fe-baséiert, Cr-Carbid oder Nb Legierung Hardbanding verlängert d'Verschleißbeständegkeet.
• Finale Beschichtung mat Rustinhibitoren fir Transport / Lagerschutz.

• Standard Verbindungen:API NC, IF, FH, REG
• Premium Verbindungen:XT™, HT™, duebel -Schëllergewënn (fir Dréimoment & Middegkeet Resistenz)
• Hardbanding:Droen -Schutzschichten, déi op Tool Gelenker applizéiert ginn, reduzéiert d'Frequenz vum Ersatz vun der Riggbuedem.
• Surface Behandlungen:Kupferbeschichtung, Phosphatéierung, Anti-beschichtungen.

API 5DP Buerleitungen Verbindungen an Tool Gelenkerentscheeden ob Är String glat op der Rigg-opmaacht oder an d'Wiederaarbecht an d'Waardezäit verwandelt. Stäerkste "Site Problemer" kommen aus engem vun dräi Akeef Lücken: derfalsch Verbindung Bezeechnung, Tool gemeinsame Dimensiounen déi net mat Handwierksgeschir passen, odervermësst Beweis vun thread Kontroll.

Wat op der PO setzen (sou datt Octal et als passende System liwwere kann):

• Verbindungstyp:NC / IF / REG / FH (oder Äre genaue Flotte Standard)
• Pin/Box Plang:confirméieren PIN / Këscht Orientatioun an all Crossover Besoinen
• Tool Joint Limiten:Tool Gelenk OD + Stongen Plaz / Lift Beräich Aschränkungen
• Droen Optiounen (nëmmen wann néideg):Hardbanding, intern Beschichtung, Anti-Galling Praxis
• Schutz Ëmfang:Fuedemschutz abegraff (Pin & Box)

Wéi Octal Probleemer reduzéiert (spezifesch, net generesch):

• Mir confirméieren deVerbindung Plang an Outil gemeinsame Grenzen virun Produktiounsou datt de geliwwerte Päif mat Ärer Rigpraxis entsprécht, net e "Standard" Fuedem.
• All Sendung enthältSpuerbarkeet + dimensional records,an anthread gaging Beweiser wann uginn-sou datt d'Entrée Inspektioun sech ofmelle kann ouni E-Mail ze verfollegen.
• Thread Protectors a stabile Bündling ginn als Deel vun der Akzeptanzrisikokontrolle behandelt, well déi meescht Make-up Themen ufänken mat der Handhabung, net Metallurgie.

Beschaffung-éischt + Oktal Kontrollen:

Rig-Buedemschued kënnt normalerweis vu falschen Handhabungsinstrumenter, falscher Zongkonfiguratioun oder onkontrolléierter Make-up-. Octal Pipe liwwert Bohrleitung mat Verbindungsoptiounen (NC/IF/REG/FH a Premium duebel -Schëller) an Uewerflächebehandlungen (Phosphatéierung / Kupferplack), sou datt de String propper mat Standard Handhabungsausrüstung leeft.

Tap Drill Gréisst Referenz (fir Shop Threading, net Oilfield Drill Pipe)

Déi folgend "Pipe Tap Bohrgréisst" Ufroen bezéien sech op Tap Bohrgréissten déi benotzt gi fir NPT thread an engem Workshop-Astellung ze schneiden; si sinn net Bueraarbechten OD / Verbindung Spezifikatioune. Fir séier Referenz: 1/8 ″ NPT Krunnbohr ass allgemeng11/32" (0.344" / 8.73 mm), 1/4" NPT ass7/16" (0.438" / 11.11 mm), an 3/8 ″ NPT ass37/64" (0.578" / 14.68 mm)-iwwerpréift ëmmer géint den Diagramm vum Krunnhersteller fir déi exakt Fuedemserie an de Prozentsaz vum Fuedem.

Verschidde Qualitéite vu Buerleitunge si fir spezifesch Wellbedéngungen entworf:

• E75:Yield Méi wéi oder gläich wéi 75.000 psi. Gëeegent fir flaach/Mëtt-Déift Wells.
• X95:Yield Méi wéi oder gläich wéi 95.000 psi. Allgemeng -Zweck Grad mat besserer Zähegkeet.
• G105:Yield Méi wéi oder gläich wéi 105.000 psi. Benotzt an déif Wells oder méi héich Lasten.
• S135:Yield Méi wéi oder gläich wéi 135.000 psi. Néideg fir déif Wells an HPHT Konditiounen.

Schlëssel mechanesch Parameteren (pro API 7-1 / 5DP):

• Tensile Stäerkt:Verifizéiert iwwer destruktiv Tester fir all Grad.
• Impakt Zähegkeet:Charpy V-Notch Tester bei kriteschen Temperaturen.
• Hardness Kontroll:Tool Gelenker 285-341 HB typesch; Kierperhärte streng reglementéiert.
• Middegkeet Leeschtung:Tool Gelenk / Kierper Schweess Zone getest fir zyklesch Luede Resistenz.

Beschaffung brauch keng "streng QA" Formuléierung. Dir brauchtnumeresch Akzeptanzkriterienan aDokument Pakdat weist de gemoossene Resultater. Fir API 5DP Buerleitung (PSL-1 / PSL-2 / PSL-3), alignéiert Octal den Inspektiounsraum op ÄrPO/ITP, liwwert dann Opzeechnungen déi mat de Kontrollen passen déi Är Inspekteren tatsächlech lafen.

EN 10204 3.1/3.2 Document Pack (wann uginn):MTC / CMTR mat Hëtzt Zuel, Chimie, mechanesch Resultater, an Tracéierbarkeet Kaart op d'Lëscht vun Liwwerung.

Octal Pipe ËmgeréitsAPI 5DP Buerleitungfir Buerprogrammer wou d'Keefer manner ëm "Bohrleitung am Allgemengen" këmmeren a méi iwwerVerbindungskompatibilitéit, Middegkeetsrisiko, an Akzeptanzpabeierendat wäert de Rig net verlangsamen.

Deviated & directional Wells (wou Middegkeet an Tool Gelenkverschleiung als éischt weisen)

Doglegs a widderholl Zyklen bestrofen Verbindungen. De stäerkste gemeinsam Kaf Feeler ass Päif bestellen ouni Spär derVerbindung plangen + Tool gemeinsame Grenzen, dann entdeckt d'Inkompatibilitéit beim Make-up-.

• Octal Pipe Approche:bestätegt déi exakt Verbindungsbezeechnung an Tool-Gelenkbeschränkungen am PO, ënnerstëtzt dann d'Akzeptanz mat Fuedeminspektioun/Gauging Beweiser wann spezifizéiert, sou datt "et wäert net ausmaachen" net zu engem Rig-Zäitproblem gëtt.

Offshore a Multi-Handhabungslogistik (wou Threads beschiedegt ginn ier iergendeen bemierkt)

Wann d'Päif opgehuewe, inszenéiert an e puer Mol transferéiert gëtt, "gesäit gutt bei der Arrivée" sech dacks zu Pin / Box Schued, deen nëmmen um Rig erschéngt.

• Octal Pipe Approche:behandelen Schutz als Deel vun QA-Fuedemschutz + stabile Bündel + kloer Marquage no Gréisst / Grad / Längt-sou datt Ären Empfangshaff keng Spezifikatioune vermëschen an Är Crew net de Versandschued léist.

Sauer Service / korrosiv Buerflëssegkeeten (wou intern Korrosioun déi verstoppte Käschte gëtt)

A Wells matH₂S/CO₂, héich Chloriden oder aggressiv Buerflëssegkeeten, Buerpäifefehler fänken dacks als intern Korrosioun oder Pitting un, laang ier d'String "schlecht ausgesäit" extern -da weisen sech als virzäiteg Oflehnung während der Inspektioun oder onerwaart Ausbroch op.

• Octal Pipe Approche:Mir befaassen d'Uerdnung ronderëm Äert aktuellt Ëmfeld (Flëssegkeet / Korrosiounsdreiwer + Temperatur), da liwweren API 5DP Buerpipe mat engemInspektioun-prett Packdéi Akzeptanz ënnerstëtzt (MTC / CMTR + mechanesch Resultater, plusNDT an intern Beschichtungsoptiounen wann se am PO / ITP uginn), also korrosiv-Servicekaafe vertrauen net op Schätzungen.

Fir EPC an Bueraarbechten VergläicherChina Bueraarbechten HierstelleranDrill Päif Fournisseuren, d'Decisioun kënnt normalerweis op Traceabilitéitsdisziplin (Hëtzt-zu-gemeinsame Kartéierung), Verbindungsschutz beim Transport, an ob d'QA-Records direkt an de Projetssystem ofgehale kënne ginn (wann an PO/ITP spezifizéiert).

1. Tool Joint Schweess Qualitéit (de richtege strukturellen Hotspot)

2. Drillpipe klappt selten an der Mëtt vum Kierper éischt -Themen konzentréiere sech normalerweis ëm d'tool joint / weld Beräichwell et mécht -Zyklen, Dréimoment a Béie. Octal Pipe kontrolléiert dëst andeems d'Tool Joint als e Prozess-kritesche Schrëtt behandelt, net e Commodity Add-on, an d'Sendungsrecords binden d'Tool Joint Aarbecht zréck op d'Lot, sou datt d'Akzeptanz net op "gesinn OK" hänkt.

3. Wärmebehandlung & Grad Konsistenz (firwat "API 5DP" nach ëmmer Beweis brauch)

4. API 5DP Bohrpipe kafen ass net nëmmen e Label ze kafen- et ass ze kafenwidderhuelend mechanesch Leeschtungbatch zu batch. Octal Pipe hält d'Gradversuergung konsequent duerch kontrolléiert Veraarbechtung a liwwert déi mechanesch Resultater am Dokumentpack, sou datt d'Beschaffung mat Beweiser approuvéiere kann, net Liwwerantverspriechen.

5. Thread machining & gauging Disziplin (Make-up Zouverlässegkeet gëtt hiergestallt)

6. Déi meescht Rig Verzögerungen kommen aus Threads: Galling, schlecht Fit oder Schued, dee verhënnert ka ginn. Octal Pipe behandelt Fuedemsteuerung als Fabrikatiounsqualitéit-Threads si beim Ëmgank geschützt a wann Äre PO/ITP et freet, enthält d'Liwwerungthread gauging Beweisersou datt d'Equipe vun der Empfang ouni Argumenter ofmellen kann.

7. Verpackung als Deel vun der Prozessqualitéit (well d'Verschécken eng gutt Päif ruinéiere kann)

8. Och perfekt gemaachte Päif kann an der Logistik "schlecht" gemaach ginn. Dofir behandelt Octal Pipe Protecteuren, Bündelstabilitéit a Marquage no Gréisst/Grad/Längt als Deel vun der Prozesskontrolle -sou wat Dir kritt ass prett fir ze lafen, net "braucht ze sortéieren an ze iwwerpréiwen."

Wann Dir Bohrleitung fir en aktive Programm kaaft, ass de schnellste Wee fir eng Oflehnung "net ausmaachen" ze vermeiden ass et als e passende System ze zitéieren, net e generesche Rouer. Staat OD/WT a Range (R1/R2/R3), Grad (E75/X95/G105/S135), an déi genee Verbindungsbezeechnung (NC/IF/REG/FH oder Premium duebel -Schëller), füügt dann Toolgelenkbeschränkungen (OD/Zongraum) a Schutzfuerderunge fir d'Handhabung an d'Hafftall. Wann Äre PO/ITP Beweiser erfuerdert, rufft d'Opzeechnunge virun -Driftresultater (Mannrel Gréisst + Pass/Feel), Fuedemmiessung, an NDT Ëmfang nëmmen wann spezifizéiert-sou datt d'Versendung "Genehmegung-prett" ukommt anstatt extra Inspektiounszyklen auszeléisen.

Kontakt elo

Dës Säit decktUelegfeld API 5DP Bohrleitungfir Buerschnouer. Tapbohrgréisst Charts fir NPT Threads sinn e separat Bearbechtungsthema a sinn net Deel vun der Bohrpipe-Beschaffung.

FAQ



Wat ass den Ënnerscheed tëscht API 5DP an API RP 7G fir Bohrpäifen ze kafen?

API 5DPass denAkeef an Akzeptanz Normfir Bohrpäif Fabrikatioun / Inspektioun Ëmfang.API RP 7Ggëtt méi als eng benotztAuswiel Referenz(wat fir Inputen ze berücksichtegen fir Buerstammmemberen a Betribsgrenzen). An RFQs, benotzt 5DP fir d'Akzeptanz ze spären an 7G Denken ze benotzen fir falsch -Grad/falsch-Verbindung ze kafen.

Wat soll ech spezifizéieren wann ech API 5DP Buerleitung kafen fir Rig-Säit Make-Verzögerungen ze vermeiden?

SpezifizéierenOD/WT + Range (R1/R2/R3), Grad, an déi geneeVerbindung Bezeechnung(NC/IF/REG/FH) plusTool gemeinsame Grenzen(OD/Zongraum). Addéierenthread protectorsa kloer all néideg Inspektioun Ëmfang (zB thread gauging / NDT) an der PO sou näischt ass "ugeholl."

Wéi eng Dokumenter solle mat API 5DP Buerpipe kommen fir opkommend Inspektioun?

Minimum:MTC/CMTR (Traceabilitéit), dimensional / straightness records, an d'Verpackungslëscht kartéiert vunGréisst / Grad / Längt. Wann Äre PO / ITP et erfuerdert, addthread gauging Beweiser, plussNDT / hydrotest / Impakt Rapportennëmmen wann uginn-also d'Akzeptanz ass Beweiser-baséiert, net E-Mail-baséiert.

Wéi wielen ech Verbindungen an Tool Gelenker fir deviéiert oder héich-Dréimoment Buerprogrammer?

Bei deviéierten/héigen-Dréimomentaarbecht fänken d'Feeler a Verspéidungen normalerweis bei derVerbindung / Tool GelenkBeräich, net de Päif Kierper. Wielt Verbindungen fir Äre Rig-/Flott-Standard ze passen, da gespaart Tool-Gelenkbeschränkungen an Handhabungsfuerderunge (Protectors/Package) fir Fuedemschued ze reduzéieren an -Oflehnungen ze maachen; Ufro extra Inspektioun records wann Är Echec Geschicht et justifiéiert.

Zertifizéierungen



CE Zertifikat

ISO 9001 Zertifikat

API Q1 Zertifikat

ABS Zertifikat

AP-5L Zertifikat

API-5CT Zertifikat



OD Range: 2 3/8" – 6 5/8"

Graden: E75, X95, G105, S135

Längt: R1 / R2 / R3

Aarte vu Verstouss:IU, EU, IEU

Verbindungen:NC, IF, REG, FH, Premium Optiounen

Uwendungen:Déif Wells, HPHT, Offshore, Direktional Bueraarbechten
