API 6D Ventil a Pipeline Ventil

API-6D Ventilesinn héich -Integritéit Ventile benotzt fir de Flux ze kontrolléieren (starten, stoppen, drosselen), Pipeline Sektiounen isoléieren, Réckfluss verhënneren, an d'Sécherheet vu Pipeline Operatiounen erhalen, entworf fir Ueleg, Gas a Pipeline Systemer am Aklang matAPI Spezifizéierung 6D("Spezifikatioun fir Pipeline Valves"), a vu Sammelleitungen op Iwwerdroungsleitungen applizéiert. Si ginn allgemeng op Blockventilplazen, Statiounen, Meterskids a Pigging Ariichtungen installéiert, wouzouverlässeg Isolatiounan prévisibel Operatioun sinn néideg.

API-6D-Ventile sinn héich-Integritéit Pipeline-Ventile fabrizéiert am Aklang matAPI Spezifizéierung 6D(Spezifikatioun fir Pipeline Ventile). Gemeinsam Zorte enthalenGate Ventile, Kugelventile, kontrolléiert Ventile, Steckerventile, a Loftausléiser / Loft-Vakuumventile.Octal Pipeliwwert voll-Spezifikatioun API-6D Ventile a Materialien a Konfiguratiounen, déi firDrock Klass, Gréisst Gamme, Enn Verbindung, an Service Konditiounen.

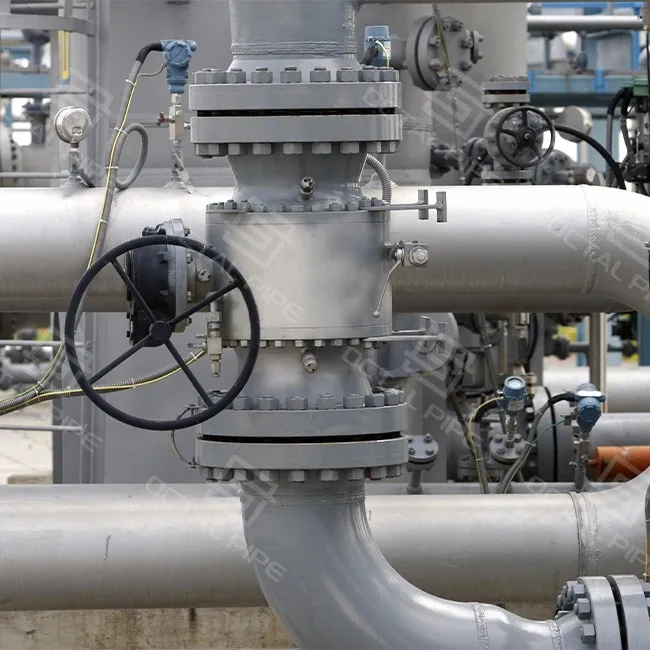

API 6D Pipeline Ventile ginn typesch installéiert wou d'Betreiber mussenisoléieren, schalten oder Flux Weeër schützenënner realen Operatiounsbedéngungen-laang Linnen, enk Statioun Layouten, heefeg Vëlo, an Zäit-sensiblen Ausschaltfenster.

• Transmissioun & Sammelleitungen (Blockventile / Sektiounspunkte):Op laang-Distanzlinne gi Spärventile benotzt firzou an enger Pipeline Sektiounsou datt d'Crews e Downstream Spull reparéieren, e Filterelement bei enger Statiounsbindung -ersetzen, oder e Leck isoléieren ouni déi ganz Linn ze stoppen. Dës Ventile kënne jorelaang dobausse sëtzen a mussen dann zouverlässeg während enger kuerzer Shutdown-Fënster funktionnéieren. Dofir këmmeren sech de Keefer ëmprévisibel Operatioun, korrekt Drock Klass / Enn, a kloer Akzeptanz Beweiser. Octal Pipe hält d'Spezifikatioun fréi gespaart (Typ/Klass/Verbindung/Materialien) a liwwert ITP-ausgeriicht Testrecords (Shell-/Sëtztester, Leckkontrolle, Traceabilitéit) sou datt d'Empfangsteam d'Inspektioun séier ka läschen wann de Ventil op der Plaz kënnt.
• Kompressor Statiounen & Metering Skids:An Kompressor Statiounen, sinn Ventile benotztisoléieren Equipement Zichfir Ënnerhalt -op-/downstream-Isolatioun zouzemaachen, Réckfluss ze verhënneren an eng sécher Ofdréckung z'erméiglechen ier d'Aarbecht ufänkt. Op Metering Skids, Ventile ënnerstëtzenLinn schalt an Ënnerhalt Isolatiounwou kleng Installatiounsfehler Verspéidungen verursaache kënnen. Gateventile ginn allgemeng benotzt fir voll -oppen/voll-enk Isolatioun op Haaptläufen, während d'Kontrollventile géint de Réckfloss tëscht verschiddenen Drockzonen schützen. An dësen Ëmfeld involvéiere Projeten dacks verschidde Ventilmodeller an engem Package, sou datt konsequent Tagging, Verpackung -Lëschtmatching, a komplett Testdokumenter reduzéieren d'Commissioning Hold- Ups a "falsch Artikel" Sträitfäll.
• Pig launcher / Empfänger Statiounen:Pigging Operatiounen vertrauen op Ventile firisoléieren der launcher / Empfänger barrel, verwalten Drockausgläichung, a Sektiounen opmaachen / zoumaachen séier wärend der Schweinstart an Erhuelung. Kugelventile oder Steckerventile ginn dacks fir séier Véierel-Wendisolatioun ausgewielt, wou widderholl Vëloen Deel vun der normaler Operatioun ass. An dësem Setup, stabil Ausschalten-an zouverlässeg Operatioun ass wichteg well Verspéidungen de ganze Pigging-Zäitplang beaflossen. Octal Pipe ënnerstëtzt dëst mat Konfiguratiounskloerheet (Typ/Klass/Enn/Material), opgeholl Drock/Leckagebeweiser, a Versanddokumenter ausgeriicht op d'Verpackungslëscht -sou datt d'Siteteam vun der Inspektioun op d'Installatioun ka plënneren ouni Zäit op Pabeierslücken ze verléieren.

• Kierpergoss / Schmieden (Match un Gréisst & Drockklass)

Fir grouss-Bohr a méi héich-Drockventile si Kierper typeschgeschmied; fir méi kleng Gréissten,gegoss Kierpersinn allgemeng mat kontrolléierter Qualitéit an Inspektioun Ëmfang benotzt. Octal Pipe verifizéiert Kierperroute Detailer op der Ventil Tag / Dokumenter virun der Verëffentlechung.Beispill:Fir e Class 900 Package froen Keefer dacks gefälschte-Kierperbeweiser an derFabréckverëffentlecht records.

• Präzisiounsbearbeitung (Versiegelungsflächen & Installatiounspassung)

Sëtzer, Häfen a Bohren ginn op enk Toleranzen beaarbecht fir stabil Dichtung a prévisibel Dréimoment. Virun der Sendung iwwerpréift Octal Pipe d'Schlësselpassen-Artikelen déi d'Beschaffungsteams këmmeren-Gesiicht-zu-Gesiicht, Flange Gesiichtsbedéngung (oder BW Ennvirbereedung), Borausrichtung a Versiegelungsflächefinanz -sou datt d'Siteinstallatioun keng Neiaarbecht erfuerdert.

• Sëtz / Stamm / Dichtungskonfiguratioun (kloer no Ventiltyp)

Ball Krunn benotzen Kugelgestalt Ball Sëtzer; Gate Krunn benotzen wedge / flexibel wedge; Kontrollventile benotzen Schwenk oder Duebelplack; Plug Ventile benotzen konisch Plug Designs. Stammoptiounen enthalen Rising vs Net-opstinn Stamm (Paart),blowout-beweis Stamm, a Multi-Ringverpackung. Wou uginn,live-geladen Verpackungoder lantern-Ringkonfiguratioune gi fir méi streng Leckkontrolle applizéiert.Beispill:Fir metering skids, Keefer froen oft fir packen Configuratioun Notizen an derFabrikant beschwéiertDatenblat fir d'Akzeptanz ze vereinfachen.

Besonnesch gréisser Gréissten a Klassen verfügbar pro Projet Ufuerderung; kontaktéiert Octal Pipe Engineering fir personaliséiert Spezifizéierung.

Kugelventil

Kugelventile si Véierel-Wendventile fir vill benotztséier -ausschalten an Isolatiounan Ueleg & Gas a Pipeline Systemer, besonnesch op Statiounen, Blockventilpunkten, a Pigginglinnen.

Kugelventil Typen

Schwämm Kugelventil: DN15–DN200 (NPS 1/2–8), PN10–PN100 (Klass 150–600)

Goss Säit-Entry Ball Valve: DN20–DN1500 (NPS 2–60), PN10–PN420 (Klass 150–2500)

Forged Side-Entry Ball Valve: DN20–DN1500 (NPS 2–60), PN10–PN420 (Klass 150–2500)

Voll geschweißte Kugelventil: DN20–DN1500 (NPS 2–60), PN10–PN420 (Klass 150–2500)

Top-Entry Ball Valve: DN20–DN1500 (NPS 2–60), PN10–PN420 (Klass 150–2500)

Zwangsdichtung Kugelventil: DN20–DN900 (NPS 2–36), PN10–PN420 (Klass 150–2500)

DBB Double Ball Valve (Double Block & Bleed): DN20–DN1200 (NPS 2–48), PN10–PN420 (Klass 150–2500)

Optiounen (typesch)

Material:Kuelestoff Stol, Legierung Stol, STAINLESS Stol

Enn Verbindungen:flanged, Butt Weld, threaded, Socket Weld

Operatioun:manuell, elektresch, pneumatesch, hydraulesch

Cryogenic Valve (Niddereg Temperatur Service)

Cryogenic Ventile si fir zouverlässeg Ausschalten-aus an Isolatioun a Low-Temperature Media Service entwéckelt, mat Konfiguratiounen gëeegent fir kal-Pflicht Pipeline a Statioun Uwendungen.

Cryogenic Valve Range

Gréisst Range:DN50–DN900 (NPS 2–NPS 36)

Drock Bewäertung:PN10–PN100 (Class 150–Class 600)

Temperaturbereich: -196 Grad bis +100 Grad

Haaptmaterial:niddereg-Temperatur Kuelestol, Edelstol

Enn Verbindungen:flange, butt weld

Operatioun:manuell, elektresch, pneumatesch, hydraulesch

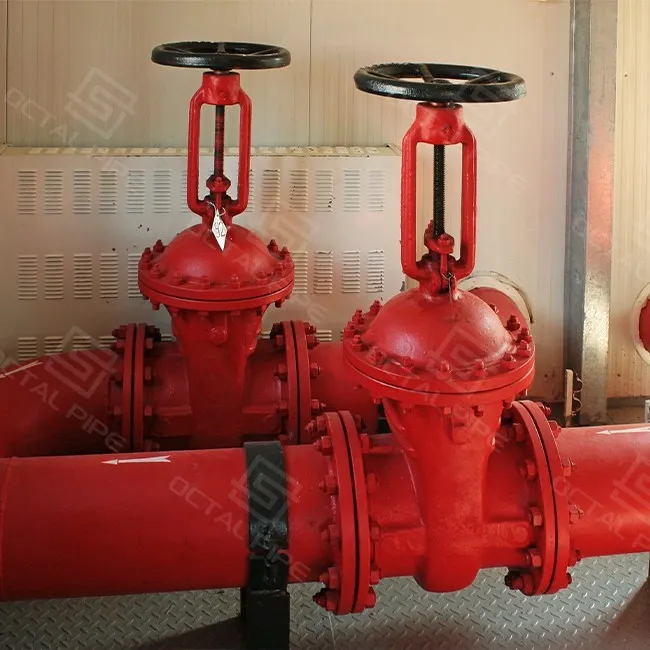

Gate Ventil

Gate Ventile gi wäit benotzt firvoll-oppen/voll-enk Isolatiounan Ueleg & Gas a Pipeline Systemer, allgemeng applizéiert op Mainline Blockventilplazen a Statiounsleitungen, wou zouverlässeg Spär-erfuerderlech ass.

Gate Krunn Typen

Forged Gate Ventil: DN10–DN100 (NPS 3/8–NPS 4), PN10–PN420 (Klass 150–Klass 2500)

Goss Gate Ventil: DN50–DN1500 (NPS 2–NPS 60), PN10–PN420 (Klass 150–Klass 2500)

Plack Gate Ventil: DN50–DN1200 (NPS 2–NPS 48), PN10–PN420 (Klass 150–Klass 2500)

Optiounen (typesch)

Material:Kuelestoff Stol, Legierung Stol, STAINLESS Stol

Enn Verbindungen:flanged, Hënneschten Schweess; threaded a Socket Weld verfügbar fir geschmied Gateventile

Operatioun:manuell, elektresch, pneumatesch, hydraulesch

Globus Ventil

Globusventile ginn allgemeng benotzt firFlux Regulatioun an throttlingan Ueleg & Gas a Pipeline Systemer, wou stabil Kontroll a widderholl -Ausschaltleistung erfuerderlech sinn.

Globus Valve Typen

Forged Globe Ventil: DN15–DN100 (NPS 1/2–4), PN10–PN420 (Klass 150–2500)

Goss Globe Valve: DN50–DN400 (NPS 2–16), PN10–PN250 (Klass 150–1500)

Drock Sigel Globe Krunn: DN50–DN600 (NPS 2–24), PN10–PN420 (Klass 150–2500)

Optiounen (typesch)

Material:Kuelestoff Stol, Legierung Stol, STAINLESS Stol

Enn Verbindungen:geflanzt, Hënneschten Weld

Operatioun:manuell, elektresch, pneumatesch, hydraulesch

Kontrollventil

Kontrollventile gi benotzt firRéckfluss Präventiounan Ueleg & Gas a Pipeline Systemer, hëlleft Ausrüstung ze schützen an eng stabil Flowrichtung ouni manuell Operatioun z'erhalen.

Kontrollventil Typen

Swing Check Valve: DN15–DN1500 (NPS 1/2–60), PN10–PN250 (Klass 150–1500)

Axial Flow Check Valve: DN50–DN1200 (NPS 2–48), PN10–PN250 (Klass 150–1500)

Drock Seal Check Valve: DN50–DN600 (NPS 2–24), PN10–PN420 (Klass 150–2500)

Dual Plate Check Valve: DN50–DN1200 (NPS 2–48), PN10–PN100 (Klass 150–600)

Optiounen (typesch)

Material:Kuelestoff Stol, Legierung Stol, STAINLESS Stol

Enn Verbindungen:flanged, Hënneschten Schweess; threaded & Socket Weld verfügbar fir Schwéngungskontrollventile; wafer Optioun fir duebel Placke Kontrollventile

Operatioun:automatesch

Schmetterlingsventil

Schmetterlingsventile si Véierel-Wendventile déi allgemeng benotzt ginnIsolatioun a Flux Kontrollan Ueleg & Gas, Utility, a Pipeline Systemer-besonnesch wou eng kompakt Struktur a séier Operatioun erfuerderlech sinn.

Schmetterlingsventil Typen

Konzentresch (Mëttlinn) Schmetterlingsventil: DN50–DN1200 (NPS 2–48), PN10–PN25 (Klass 150)

Duebel Exzentresch Schmetterlingsventil: DN50–DN4500 (bis NPS 48), PN10–PN100 (Klass 150–600)

Triple Exzentresch Schmetterlingsventil: DN20–DN4500 (bis NPS 48), PN10–PN100 (Klass 150–600)

Optiounen (typesch)

Material:Kuelestoff Stol, Legierung Stol, STAINLESS Stol

Enn Verbindungen:Flange, Luch, Wafer (no Typ); Hënneschten Schweess verfügbar fir dräifach exzentresch Motiver

Operatioun:manuell, elektresch, pneumatesch, hydraulesch

Kontrollventil

Kontrollventile gi benotzt firFlux Regulatioun an throttlinga Prozess- a Pipelinesystemer, allgemeng applizéiert anWaasser, Damp, Ueleg a GasServicer.

Kontrollventil Typen

Equilibréiert Cage Kontrollventil: DN40–DN600 (NPS 1 1/2–24), PN16–PN420 (Klass 150–2500)

Schwämm Kontroll Ball Krunn: DN15–DN200 (NPS 1/2–8), PN16–PN100 (Klass 150–600)

Triple Exzentresch Kontroll Schmetterlingsventil: DN50–DN1600 (NPS 2–64), PN16–PN100 (Klass 150–600)

Pneumatesch Duebel-Disc Gate Kontrollventil: DN50–DN1000 (NPS 2–40), PN16–PN150 (Klass 150–900)

Optiounen (typesch)

Material:Kuelestoff Stol, Legierung Stol, STAINLESS Stol

Enn Verbindungen:geflanzt, butt weld, wafer (no Typ)

Operatioun:pneumatesch / elektresch (no Uwendung)

• Dicht Dichtung / Niddereg Leckage:Octal Pipe kann liwwerenMetall-sëtzoderhéich-Leeschtungsmëll-SëtzKonfiguratiounen fir API 598 / API 6D Sëtzleckfuerderungen ze treffen. Sëtzmaterial an Dichtungsdesign ginn ausgewielt op Basis vu Medien, Temperatur, an Ausschalterwaardungen-, hëlleft den ongeplangten Ausschaltrisiko op Statiounen a Blockventilpunkten ze reduzéieren.
• Héich Drock & Temperatur Kapazitéit:Ofhängeg vun der Ventiltyp an der Konfiguratioun ënnerstëtzt Octal Pipe Drockklassen bis zuKlass 2500wou zoutreffend. D'Material- a Sëtzauswiel kann op Servicebedéngungen ausgeriicht ginn, wéi niddereg-Temperaturapplikatiounen oder méi-Temperaturgasservice, mat Dokumentatioun, déi dem Projet Ëmfang passen.
• Haltbarkeet & Erosiounsbeständegkeet:Fir méi héich-Geschwindegkeet oder Partikel-empfindleche Service, Optiounen wéigehärte Trimmen, Schutzmoossnamen Uewerfläch Behandlungen, an optimiséiert Flux Weeër kann hëllefen zouzedrécken limitéieren. Dëst ass besonnesch relevant firKugelventile a Steckerventilewou lokal Erosioun d'Versiegelungsleistung iwwer Zäit beaflosse kann.
• Reduzéiert Ënnerhalt:Feldservice gëtt vereinfacht duerch praktesch Designwahlen wéi zbolted Kierper, austauschbare Sëtzer / Trimm, an fakultativliewen-belaascht Stammverpackung. Octal Pipe hält dës Konfiguratiounsdetailer kloer an de Selektiounsnotizen sou datt Keefer d'Erwaardunge vun der Ënnerhalt bestätegen ier se bestellen.
• Sécherheet & Normen Konformitéit:Ventile gi spezifizéiert fir ze treffenISO 14313Pipeline Ventil Sécherheetsfuerderunge, mat Leck-Preventiounsmoossnamen wéi robustStammverpackunga Versiegelungsarrangementer fir flüchteg Emissiounskontroll z'ënnerstëtzen, wou néideg. Octal Pipe kann dës Ufuerderunge mam Projet ITP ausriichten an déi relevant Verifikatiounsrecords am Dokumentpaket enthalen.

Testen & Inspektioun
Inspektioun gëtt ënner dem Projet ITP ausgefouert an enthält typesch:

• Material Tracabilitéit:Mill Test Reports (MTRs) plus chemesch a mechanesch Zertifikater fir Matière première
• Casting / Schmiede Inspektioun:RT / UT fir kritesch Kierper, plus Uewerfläch Defekt Inspektioun wou uginn
• Dimensioun Inspektioun:Fluxgebitt, Hafenausrichtung, Gesiicht-op-Gesiicht Dimensiounen, Flangebohrung/Flaachheet, an Ennpreparatiounskontrollen
• Drock Testen:Shell Test a Sëtz Test (plus Récksëtz Test wann zoutreffend) mat opgeholl Resultater pro API 6D Test Drock
• Leckage Verifikatioun:Sëtzleckage a Kierperleckage ausgeriicht mat der spezifizéierter Leckklass (zB Klass I, II, etc.)
• Beschichtung / Surface Finish Inspection:intern an extern Lack/Anti-Korrosiounsinspektioun no Ëmweltbedéngungen
• NDT (wann uginn):UT / RT / MT / PT Berichter fir Guss / Schmieden verbonne mam Ventiltag a Sendungsrecords

Beispill:Fir e kriteschen Isolatiounsventil Package kënnen Keefer ufroenFabrikant beschwéiertNDT Rapporte fir de Kierper an engem Zeien Drock Test op derFabréck, da fichéiert de komplette Testpaket mat der Verpackungslëscht fir d'Inspektioun ze kréien.

• Komplett Gamme, ee Sourcing Ëmfang:Octal Pipe liwwert API-6DGate, Ball, Scheck (Schwéngung / Dual Plack), Plug, a Loft / Vakuumventile, deckt Standardklassen a Projetkonfiguratiounen.
• Selektiounssupport déi RFQ Risiko reduzéiert:Octal Pipe hëlleft confirméierenTyp, Drockklass, Ennverbindung, Kierpermaterial a Sëtz- / Trimmoptiounbaséiert op Medien, Temperatur an Operatiounsbedürfnisser-sou datt d'Spezifikatioune gespaart sinn ier Dir bestellt.
• ITP-prett Testen + tracéierbar Dokumenter:Geliwwert mat Keefer-beweist Beweiser wéiMTR / Hëtzt Tracabilitéit, Shell / Sëtzdrock Testberichter, Leckverifizéierung, Dimensiounskontrollen, an NDT Berichter wann spezifizéiert, passt op Ventiltags a Packungslëscht.
• Personnalisatioun + Liwwerung Kontroll:Ënnerstëtzt personaliséiert Enden an Trim Upgrades, mat Verpackung/Etikettéierung organiséiert duerch Zeilartikel fir d'Inspektioun ze beschleunegen an d'Mix-ups ze reduzéieren.

Fir verschidde Medien an Operatiounsbedéngungen ze passen, kënnen API 6D Pipeline Ventile konfiguréiert ginn duerch:

• Kierper Material Auswielausgeriicht mat Temperatur an corrosion Ëmfeld
• Sëtz Auswiel(mëll Sëtz vs Metall Sëtz) ausgeriicht mat Leckage an Temperatur Ufuerderunge
• Stamm Dichtungskonfiguratiouna Verpakungsarrangement ausgeriicht mat Servicebedéngungen
• Bore Auswiel(Vollbohr vs reduzéierter Buer) wann Dir vum Pipeline Operatiounsplang spezifizéiert

Wann de Projet gemëscht Material Ufuerderunge enthält (zB Kuelestoff Stol fir Haaptleit an STAINLESS fir spezifesch corrosion Rubriken), Marquage an Dokument Matching sinn konsequent gehale Empfang Feeler ze reduzéieren.

FAQ





01.Wat Dokumenter sinn abegraff wann Dir en API 6D Ventil kaaft?

Typesch Liwwerungen enthalenMTR / Hëtzt Tracabilitéit, API 6D Drock Test Berichter (Schuel / Sëtz), Leckageverifikatioun,an anVerpackungslëscht passend. NDT an Dimensiounsrecords kënne geliwwert ginn wann se am ITP spezifizéiert sinn.

02.Wéi wielen ech tëscht engem API 6D Kugelventil an engem API 6D Gateventil fir Pipeline Isolatioun?

AnAPI 6D Kugelventilgëtt dacks ausgewielt fir séier Véierel-Wendisolatioun a reegelméisseg Operatioun (Statiounen, Pigging Linnen), wärend engAPI 6D Gateventilgëtt allgemeng benotzt fir voll -oppen/voll-schloss Mainline Isolatioun op Blockventilplazen. Finale Auswiel hänkt op Operatioun Frequenz, Medien, an Drock Klass.

03.Kann API 6D Ventile mat verschiddene Endverbindungen an engem Projet geliwwert ginn?

Jo. API 6D Ventile kënne mat geliwwert ginngeflänzt (ASME B16.5/B16.47), Butt Weld (BW), Socket Weld (SW), oderthreaded (NPT/BSP)Enn fir de Pipelineverbindungsstandard an d'Installatiounsmethod ze passen.

04.Wéi reduzéiert Dir d'Verzögerung vun der Empfang vun Inspektioun fir Multi-Ventilbestellungen?

All Ventil ass gezeechent a passt een-zu-een an derPak LëschtanDokument Pak, d'Drockklass, d'Gréisst, d'Material an d'Testberichter konsequent halen-sou datt d'Equipe vun der Empfang d'Elementer méi séier verifizéiere kënnen an d'Mëssmatch Risiko reduzéieren.
